TSC5-60 『 XYZθα軸ステージ・60ｍｍサイズ 』
■TSC5-60は、５軸方向の微動調整を可能とする多軸ステージです。
■試料・対象物のXYZ軸（前後・左右・上下）および回転θ軸、傾斜α軸での微調整が可能です。

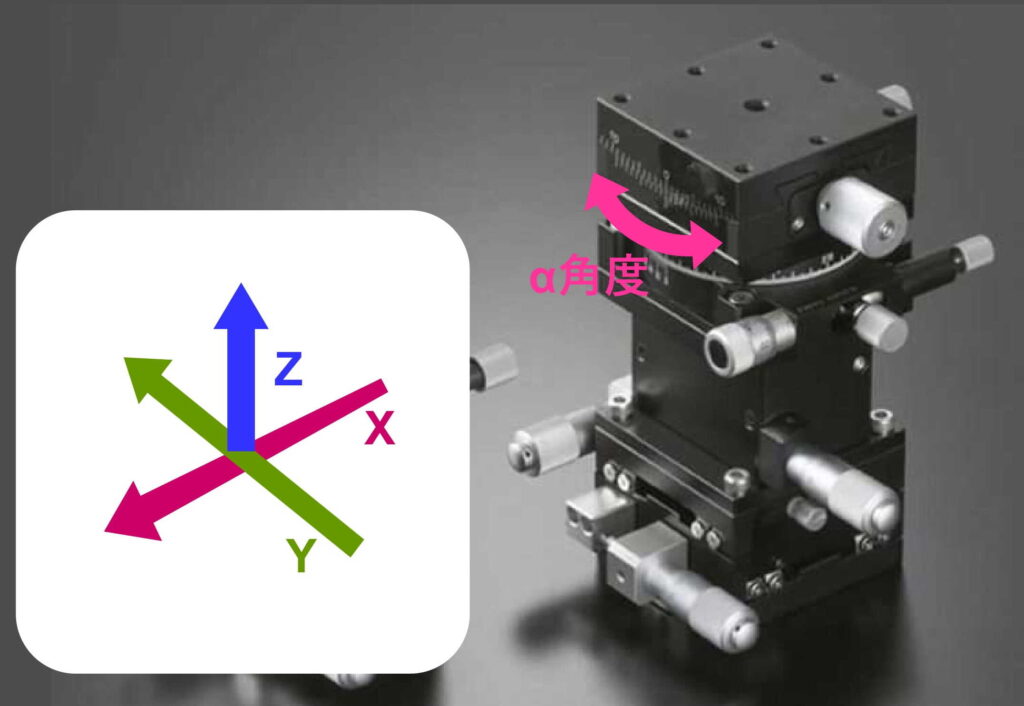

■写真では、下から、Ｙ軸、Ｘ軸、Ｚ軸、θ軸、α軸の順番に、調整機能を構成しています。
◆本製品の価格は、カタログ冊子の掲載価格と異なりますことご了承願います。
| 品番 | TSC5-40 | TSC5-60 |
| XY軸：参考型式 | XC2-40SM | XC2-60SM |
| Z軸：参考型式 | ZA-40M | ZA-60M |
| θ軸：参考型式 | RA-40M | RA-60M |
| α軸：参考型式 | GM-403 | GM-603 |
| テーブルサイズ【mm】 | 40×40 | 60×60 |
| 移動量 XY 【mm】 | ±6.5 | ±6.5 |
| 移動量 Z 【mm】 | ±2.5 | ±5 |
| 回転角度 θ 【°】 粗動 | 360 | 360 |
| 回転角度 θ 【°】 微動 | ±5 | ±5 |
| 回転角度 α 【°】 | ±15 | ±10 |
| αの回転中心高【mm】 | 51 | 115 |
| 耐荷重【kgf】 | 2 (19.6N) | 5 (49N) |
| 重量【kg】 | 0.68 | 2.1 |
| 税抜価格 | ¥156,000 | ¥188,000 |
