α軸ゴニオステージ ・ GM2-601

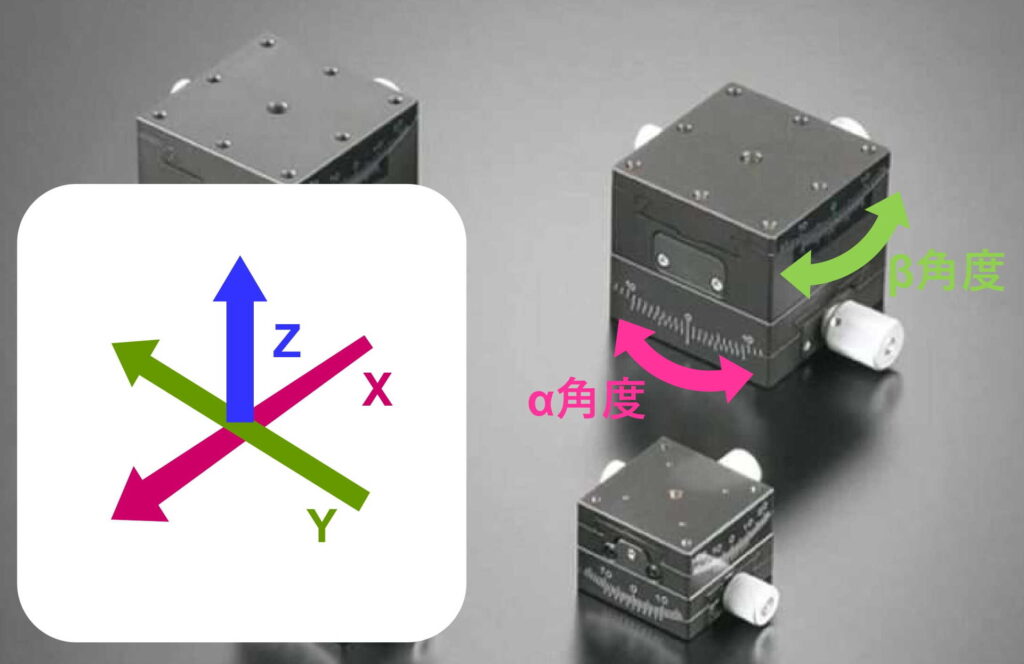

■αβ軸ゴニオステージは、駆動方式にウォームギア、移動ガイドにアリ溝式を採用したαβ軸ステージです。
■ステージ上方に回転中心を有し、±10～20°の傾斜回転角度の微動調整が可能です。
■このαβ軸では回転中心が一致しているため、ステージ面から常に一定な回転中心での調整が可能です。
| 品番 | GM2-601 | GM2-602 |
| テーブルサイズ【mm】 | 60×60 | 60×60 |
| 回転中心高【mm】 | 50 | 84 |
| 回転角度 α 【°】 | ±15 | ±10 |
| 回転角度 β 【°】 | ±20 | ±15 |
| 駆動方式【mm】 | ウォームギア | ウォームギア |
| 移動ガイド | アリ溝式 | アリ溝式 |
| 微動分解能 α 【°/回転】 | 1.03 | 0.71 |
| 微動分解能 β 【°/回転】 | 0.71 | 0.58 |
| 表示分解能【’】 | 6 | 6 |
| 回転中心振れ精度【mm】 | φ0.1 | φ0.1 |
| 耐荷重【kgf】 | 5 (49N) | 5 (49N) |
| 重量【kg】 | 1.92 | 1.8 |
| 材質 | 真鍮 | 真鍮 |
| 表面処理 | 黒色塗装 | 黒色塗装 |
| RoHS規制 | 対応 | 対応 |
| 税別価格 | ¥100,000 | ¥100,000 |
