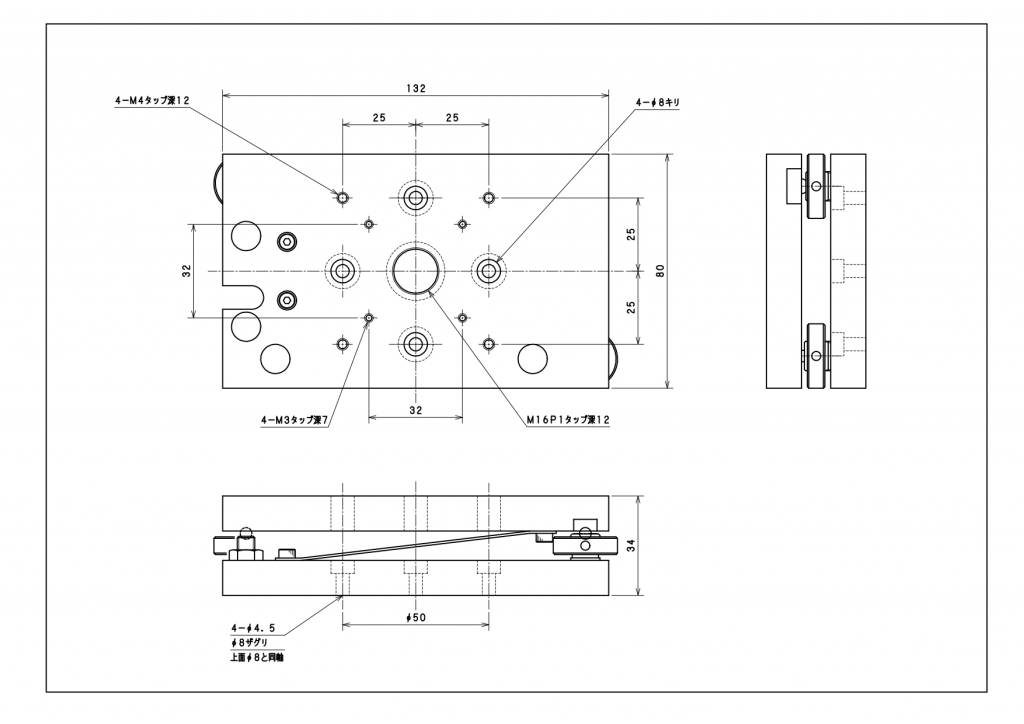

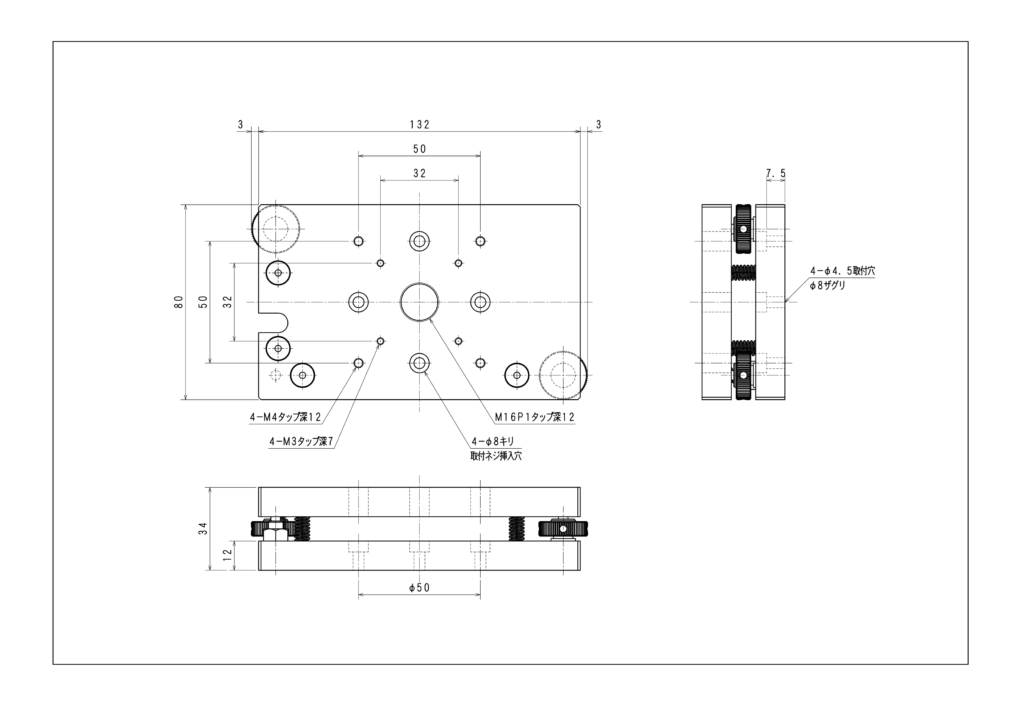

TS2-8013 『傾斜ステージ・ステージ面 80×132mm』

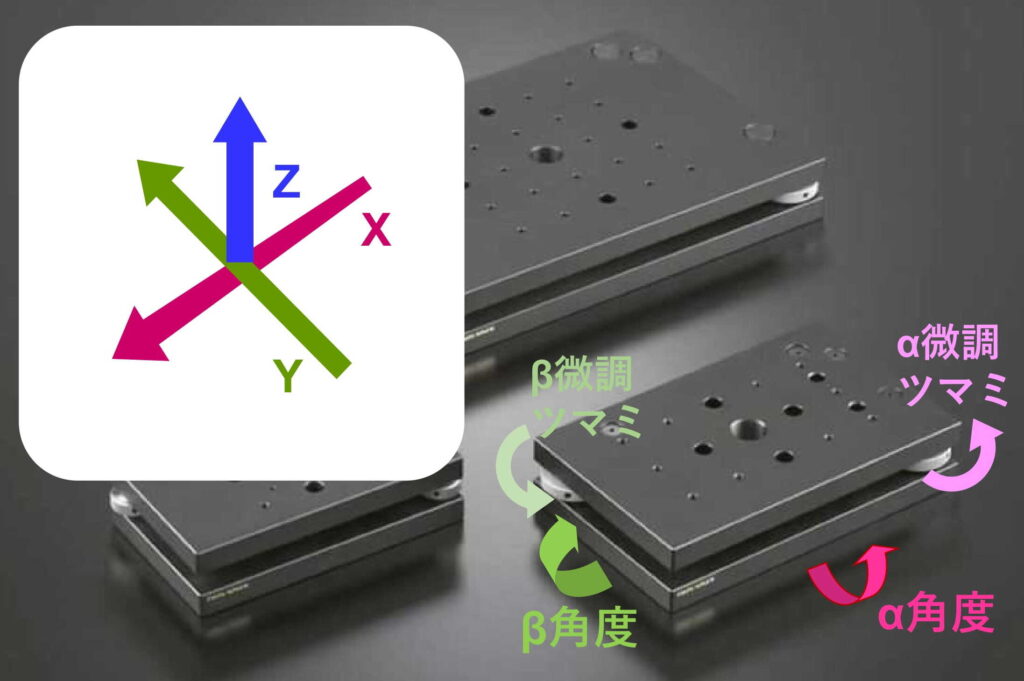

■傾斜ステージは、調整リングによるαβ軸の傾斜角度の調整により、姿勢調整や基準出し等を可能にするステージです。
■ステージのサイズは、精密ラボジャッキと同一サイズに設計されており、搭載組合せ使用が可能です。
| 品番 | TS2-8013 | TS2-1016 | TS2-1622 |
| テーブルサイズ【mm】 | 80×132 | 100×160 | 160×220 |
| 傾斜角度 α【°】 | ±1.4 | ±1.2 | ±0.7 |
| 傾斜角度 β【°】 | ±0.8 | ±0.7 | ±0.6 |
| 駆動方式【mm】 | ネジ P=1.0 | ネジ P=1.0 | ネジ P=1.0 |
| 微動分解能 α【°/回転】 | 約0.95 | 約0.82 | 約0.44 |
| 微動分解能 β【°/回転】 | 約0.49 | 約0.42 | 約0.29 |
| 耐荷重【kgf】 | 8 (78.4N) | 10 (98.1N) | 10 (98.1N) |
| 重量【kg】 | 0.72 | 1.08 | 2.32 |
| 材質 | アルミ | アルミ | アルミ |
| 表面処理 | 黒アルマイト | 黒アルマイト | 黒アルマイト |
| RoHS規制 | 対応 | 対応 | 対応 |
| 税別価格 | ¥40,000 | ¥48,000 | ¥56,000 |
| 搭載接続可能ジャッキ | RJ-101 | RJ-102 | RJ-103 |
