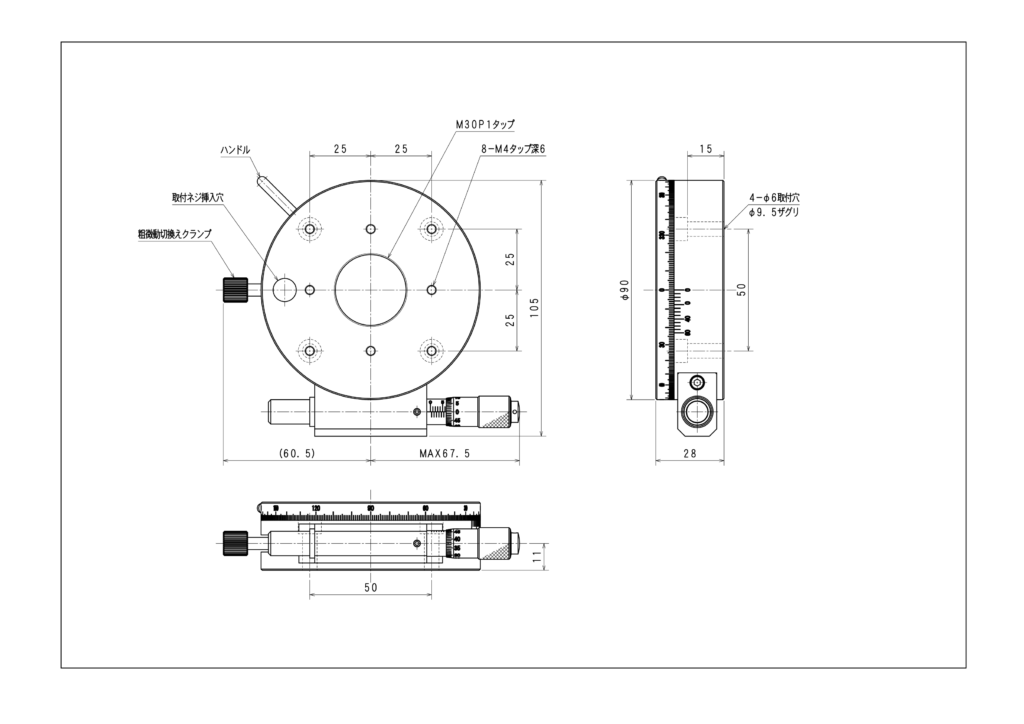

■RT-90回転ステージは、移動ガイドにすり合わせ式を採用したステージです。
Z軸を中心とするθ軸方向360°の回転移動が可能です。
■粗微動切替クランプを使用する事で、360°粗動回転とマイクロメータヘッドによる±5°の微動回転が可能です。
■RT-90は中心にφ30相当の透過穴を有する構造をとっています。
また、この透過穴はM30P1タップ構造となっています。

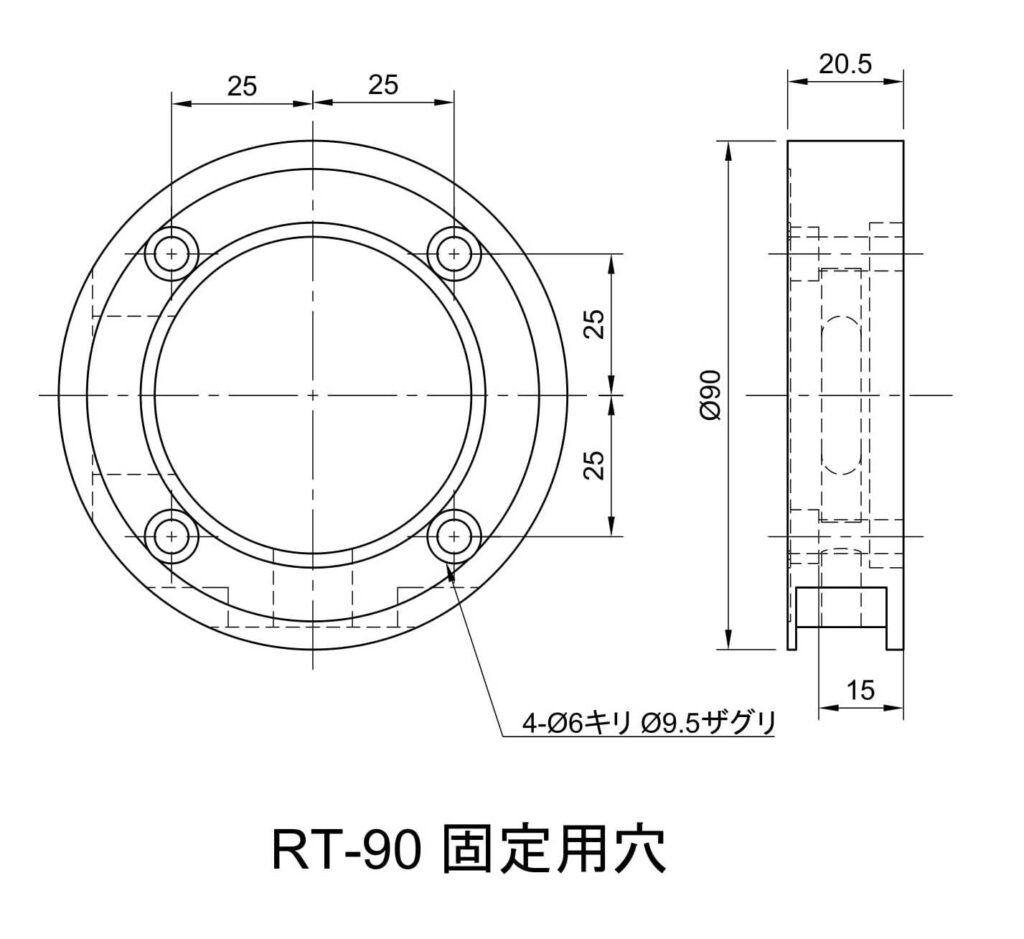

■テーブル面の取付タップを使用した固定では、テーブル厚みに注意して取付ネジの長さを選択してください。
