PWA-50

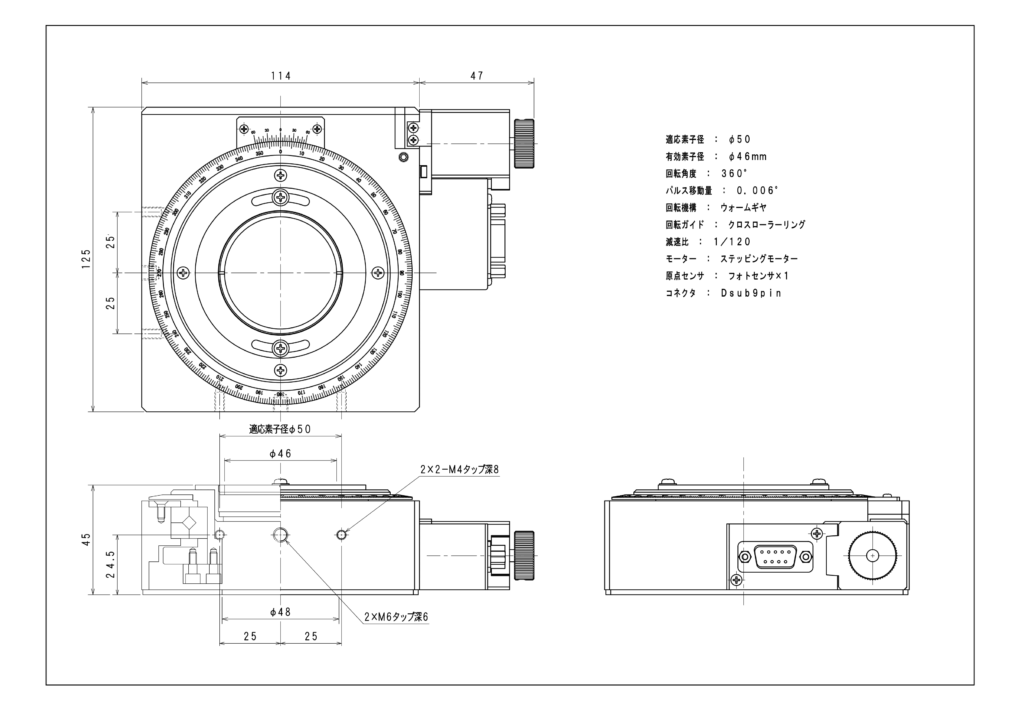

PWA-50 『自動偏光子ホルダ・適応素子径 φ50mm』

■自動偏光子ホルダは、偏光フィルタ・波長板の固定や、光軸に平行な軸を中心とする回転方向(α軸と呼称)に360°の自動調整が可能です。
■素子は、デルリンリング及びネジリングで固定します。
■製品は本体のみとなっています。ケーブルやコントローラは別途準備が必要です。
■コネクタ配線はお手持ちのコントローラへの配線調整も可能です。お問い合わせください。
■各ホルダ製品への素子固定では、ケース構造を採用しています。異なる素子用のケース変更もご相談下さい。

型 番PWA-30PWA-50/50.8PWA-100
適応素子径 〔mm〕φ30φ50 / φ50.8φ100
有効素子径 〔mm〕φ27φ47φ95
適応素子厚 〔mm〕Max 7Max 9Max 12.5
回転角度 〔°〕360360360
パルス移動量〔°/パルス〕0.010.0060.12
回転機構ウォームギアウォームギアタイミングベルト
回転ガイドボールベアリングクロスローラリングクロスローラリング
減速比1/721/1201/6
モータステッピングモータステッピングモータステッピングモータ
原点センサフォトセンサフォトセンサフォトセンサ
コネクタDsub 9 pinDsub 9 pinDsub 15 pin
自重 [kg]0.621.751.9
材質アルミアルミアルミ
表面処理黒アルマイト黒アルマイト黒アルマイト
価 格¥125,000¥220,000¥260,000
オプション対応例Φ25.4変更φ40変更可能Φ80等アレンジ
