PS1-□□16

PS1-□□16 【 PS1:φ12用/□□16:Lmm+M16取付ネジ 】

■ポールスタンドは、ポールタイプの各種ホルダの高さ粗動調整・θ角度粗動調整及び固定に使用します。
■ポールに中間リングを取り付けクランプネジで固定することにより光軸高の再現性を実現します。
■取り付け箇所に応じてM6又はM16をお選び下さい。
■規格品以外のサイズへの対応も可能ですのでお問い合わせ下さい。

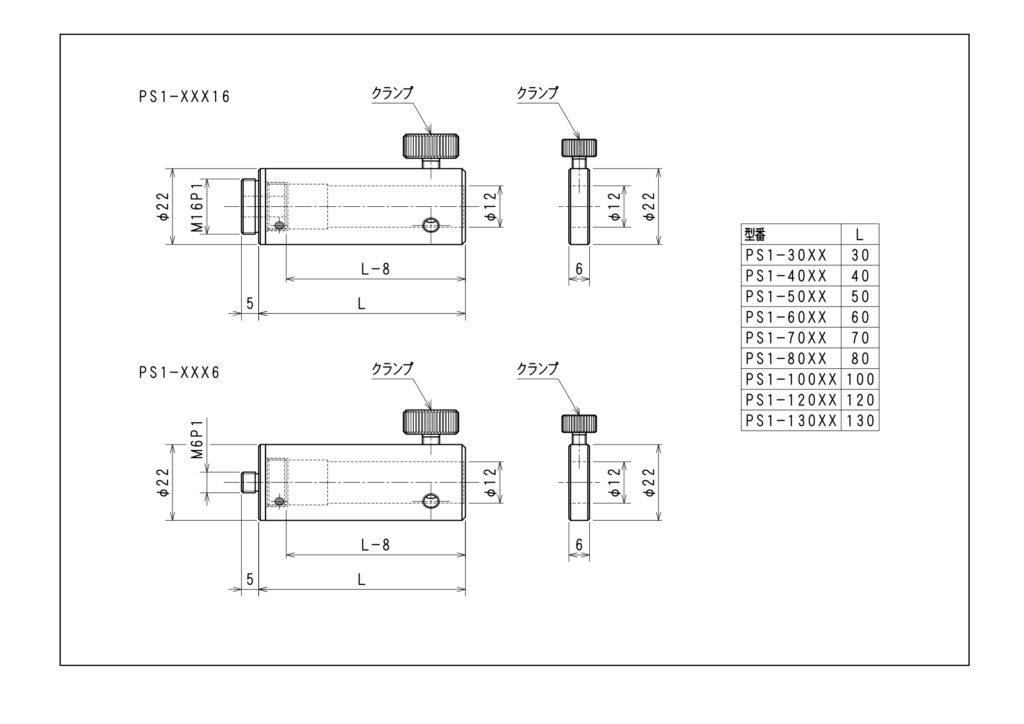

■下段CAD図面ダウンロードは、外観共通図面となっています。
■一覧表の型番クリックで個別CAD図面がダウンロードされます。

型番    PS1-3016PS1-4016PS1-5016PS1-6016PS1-7016
内径 【mm】φ12φ12φ12φ12φ12
外径 【mm】φ22φ22φ22φ22φ22
ネジ径 【mm】M16 P=1M16 P=1M16 P=1M16 P=1M16 P=1
L長 【mm】3040506070
重量 【kg】0.060.070.080.080.09
材質アルミアルミアルミアルミアルミ
表面処理アルマイトアルマイトアルマイトアルマイトアルマイト
価格¥2,600¥2,600¥2,900¥2,900¥3,000
『表内の型番クリックで個別CAD図面がダウンロード出来ます』
型番    PS1-8016PS1-10016PS1-12016PS1-13016
内径 【mm】φ12φ12φ12φ12
外径 【mm】φ22φ22φ22φ22
ネジ径 【mm】M16 P=1M16 P=1M16 P=1M16 P=1
L長 【mm】80100120130
重量 【kg】0.100.110.130.14
材質アルミアルミアルミアルミ
表面処理アルマイトアルマイトアルマイトアルマイト
価格¥3,100¥3,900¥4,600¥5,100
